چطور برد هارد اکسترنال را تعویض کنیم؟

آیا با این سناریوی ترسناک مواجه شده‌اید؟ هارد اکسترنال عزیزتان که حاوی خاطرات، پروژه‌های کاری و فایل‌های مهم شماست، ناگهان از کار می‌افتد. چراغ آن روشن نمی‌شود، هیچ صدایی از آن به گوش نمی‌رسد و کامپیوتر یا لپ‌تاپ شما دیگر آن را شناسایی نمی‌کند. قبل از اینکه دچار وحشت شوید و اطلاعاتتان را از دست رفته بدانید، نفس عمیقی بکشید. در بسیاری از موارد، مشکل از یک قطعه کوچک اما حیاتی به نام برد هارد (PCB) است. خبر خوب این است که تعویض برد هارد اکسترنال یک راه‌حل عملی و اغلب موفقیت‌آمیز برای بازگرداندن هارد شما به زندگی است.

در این راهنمای جامع، ما به عنوان متخصصین تعمیر هارد، شما را قدم به قدم با تمام جنبه‌های این فرآیند آشنا می‌کنیم. از تشخیص مشکل گرفته تا پیدا کردن برد مناسب و مراحل تعویض، همه چیز را پوشش خواهیم داد. اگر به دنبال آموزش تعویض برد هارد اکسترنال برای برندهایی مانند وسترن دیجیتال (WD)، سیگیت (Seagate) یا توشیبا (Toshiba) هستید، این مقاله مرجع کامل شما خواهد بود.

خرید هارد اکسترنال جدید خودتون میتونید همین حالا خریداری کنید.

برد هارد اکسترنال چیست و چرا می‌سوزد؟

برد هارد که با نام علمی PCB (Printed Circuit Board) شناخته می‌شود، مغز متفکر هارد دیسک شماست. این برد سبز رنگ که معمولاً در قسمت زیرین هارد قرار دارد، وظایف حیاتی زیر را بر عهده دارد:

• مدیریت تغذیه: برق ورودی از طریق پورت USB را دریافت و به ولتاژهای مورد نیاز برای موتور چرخاننده دیسک (Spindle Motor) و هد خواندن/نوشتن تبدیل می‌کند.
• رابط ارتباطی: ارتباط بین کامپیوتر شما و قطعات داخلی هارد را از طریق پورت USB یا SATA برقرار می‌کند.
• کنترلر اصلی: دستورات خواندن و نوشتن اطلاعات را پردازش و مدیریت می‌کند.
• حافظه فریم‌ور (Firmware): حاوی اطلاعات منحصربه‌فرد و کالیبراسیون مخصوص همان هارد دیسک است که در یک چیپ حافظه به نام ROM یا BIOS ذخیره شده است.

اما چرا برد هارد اکسترنال می‌سوزد؟ دلایل متعددی برای این مشکل وجود دارد که دانستن آن‌ها به پیشگیری کمک می‌کند:

1. نوسانات برق: این شایع‌ترین علت است. استفاده از کابل‌های بی‌کیفیت، اتصال به پورت‌های USB معیوب یا نوسانات شدید برق شهری می‌تواند ولتاژ نامناسبی را به برد وارد کرده و باعث سوختن قطعات الکترونیکی آن شود.
2. اتصال اشتباه آداپتور: در هاردهای اکسترنال آداپتوری، اتصال یک آداپتور با ولتاژ یا آمپر اشتباه، تقریباً همیشه به سوختن فوری برد منجر می‌شود.
3. گرمای بیش از حد: کار کردن طولانی مدت هارد در محیط‌های گرم و بدون تهویه مناسب می‌تواند عمر قطعات الکترونیکی روی برد را کاهش دهد.
4. آسیب فیزیکی: ضربه خوردن هارد، به خصوص در ناحیه پورت USB، می‌تواند باعث شکستگی یا اتصالی در مدار شود.
5. اتصال کوتاه (Short Circuit): ورود مایعات یا حتی گرد و غبار رسانا به داخل محفظه هارد می‌تواند باعث ایجاد اتصال کوتاه روی برد هارد شود.

بیشتر بخوانید: راهنمای جامع رفع مشکلات هارد اکسترنال (۱۴۰۴) | از شناسایی نشدن تا ریکاوری اطلاعات

علائم کلیدی خرابی و سوختن برد هارد اکسترنال

قبل از اقدام به خرید برد هارد اکسترنال، باید مطمئن شوید که مشکل دقیقاً از همین قطعه است. اگر هارد شما یک یا چند مورد از علائم زیر را دارد، به احتمال زیاد با مشکل برد هارد اکسترنال مواجه هستید:

• هارد مطلقاً روشن نمی‌شود: هیچ چراغی روشن نمی‌شود، هیچ لرزش یا صدایی از حرکت موتور به گوش نمی‌رسد. این اصلی‌ترین نشانه سوختن برد هارد است.
• بوی سوختگی: اگر بوی تند پلاستیک سوخته یا قطعات الکترونیکی را از هارد حس می‌کنید، احتمالاً یکی از چیپ‌های روی برد سوخته است.
• داغ شدن بیش از حد و سریع: اگر به محض اتصال هارد، یک نقطه خاص روی برد به سرعت داغ می‌شود، این نشانه وجود یک اتصال کوتاه است.
• آسیب فیزیکی قابل مشاهده: نگاهی دقیق به برد بیندازید. هرگونه سیاه‌شدگی، ترک یا قطعه شکسته روی برد، نشان‌دهنده خرابی آن است.
• روشن شدن لحظه‌ای و خاموش شدن: گاهی ممکن است هارد برای یک ثانیه روشن شده و بلافاصله خاموش شود.

نکته مهم: اگر هارد شما روشن می‌شود، موتور آن می‌چرخد ولی صدای “کلیک کلیک” یا تق تق ممتد می‌دهد، مشکل شما از برد نیست! این صدا نشانه خرابی هد خواندن/نوشتن است و نیاز به تعمیر تخصصی در کلین روم (Clean Room) دارد. در این حالت به هیچ وجه اقدام به تعویض برد نکنید.

آیا می‌توان برد هارد اکسترنال را در خانه تعویض کرد؟

پاسخ کوتاه: بله، اما با یک شرط بسیار بسیار مهم!

فرآیند فیزیکی باز کردن پیچ‌ها و جایگزین کردن برد قدیمی با برد جدید، کار ساده‌ای است. اما نکته حیاتی که بسیاری از آموزش‌های غیرحرفه‌ای به آن اشاره نمی‌کنند، چیپ ROM/BIOS است.

همانطور که گفته شد، این چیپ حاوی اطلاعات فریم‌ور منحصربه‌فردی است که دقیقاً برای پلترها (دیسک‌های مغناطیسی) و هدهای همان هارد کالیبره شده است. اطلاعاتی مانند نقشه سکتورهای خراب، تنظیمات هد و پارامترهای تطبیقی موتور در این چیپ ذخیره شده است.

اگر شما صرفاً یک برد جدید (حتی با شماره مدل کاملاً یکسان) را جایگزین کنید، کنترلر جدید اطلاعات کالیبراسیون هارد شما را نخواهد داشت و در نتیجه نمی‌تواند به اطلاعات دسترسی پیدا کند. در این حالت، هارد ممکن است روشن شود و بچرخد، اما توسط سیستم شناسایی نخواهد شد.

راه حل چیست؟ انتقال چیپ ROM!

برای موفقیت‌آمیز بودن تعویض برد هارد، شما باید چیپ ROM را از برد سوخته و اصلی خودتان جدا کرده و آن را روی برد سالم جدید لحیم کنید. این کار نیاز به مهارت در لحیم‌کاری قطعات SMD و ابزار مخصوص (مانند هیتر هوای گرم) دارد.

هشدار جدی: اگر تجربه لحیم‌کاری ندارید، به هیچ وجه اقدام به این کار نکنید. آسیب رساندن به این چیپ کوچک به معنای از دست رفتن دائمی اطلاعات شماست. در این صورت، حتماً از یک متخصص تعمیر هارد اکسترنال کمک بگیرید.

بیشتر بخوانید: نحوه بازیابی اطلاعات هارد | آموزش ریکاوری هارد اکسترنال، لپ‌تاپ و سرور

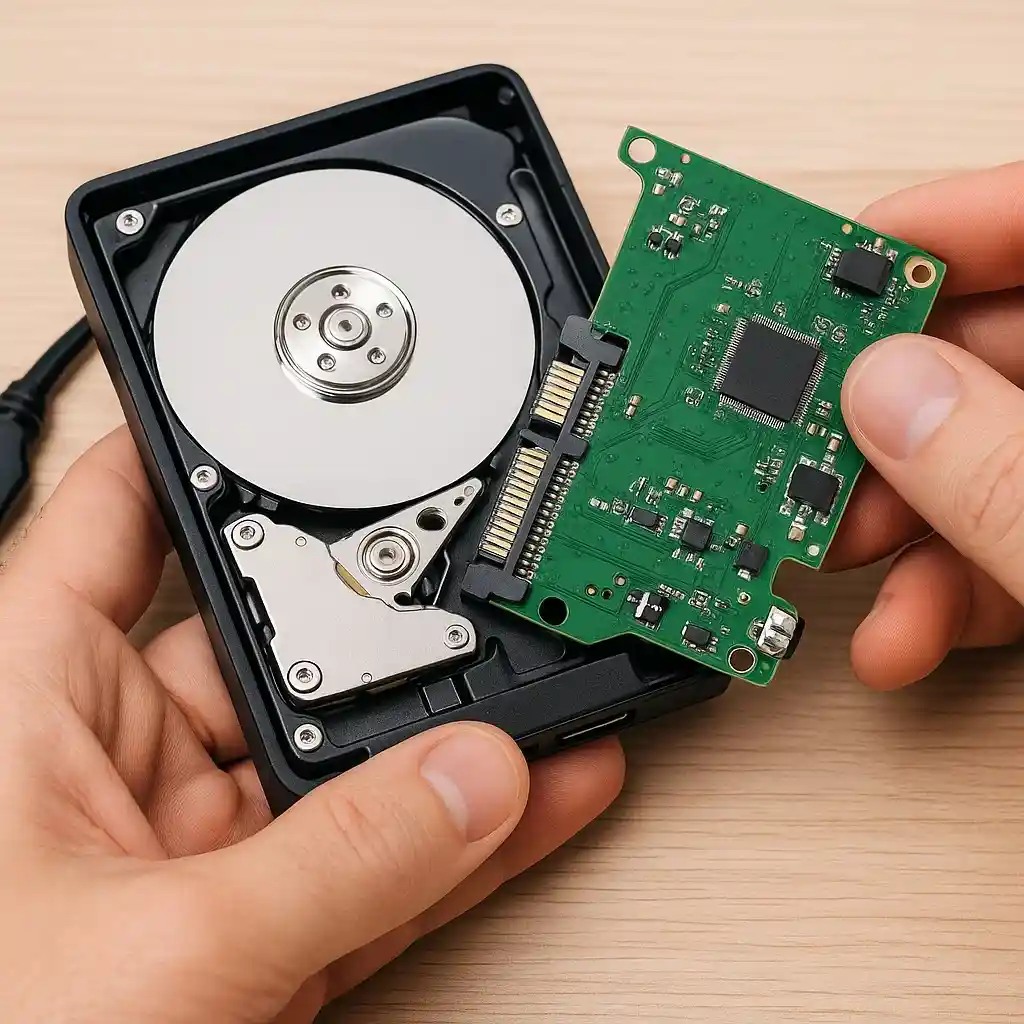

چطور برد هارد اکسترنال را تعوض کنیم؟ (2)

آموزش گام به گام تعویض برد هارد اکسترنال (راهنمای کامل)

اگر مهارت و ابزار لازم را دارید، این مراحل را دنبال کنید.

گام اول: تشخیص دقیق و پیدا کردن برد هارد مشابه

این مهم‌ترین مرحله است. شما باید یک برد جایگزین (Donor Board) پیدا کنید که دقیقاً با برد اصلی شما مطابقت داشته باشد. برای این کار به اطلاعات زیر روی برد اصلی خود نیاز دارید:

1. مدل هارد دیسک: معمولاً روی برچسب اصلی هارد نوشته شده است (مثلاً WD10JPVX-22JC3T0 برای یک هارد وسترن دیجیتال ۱ ترابایت).
2. شماره برد (PCB Number): این شماره مستقیماً روی خود برد چاپ شده است. به دنبال کدی شبیه به 2060-771961-001 REV A (برای WD) یا 100724095 REV C (برای Seagate) بگردید. تمام این کد باید مطابقت داشته باشد.

برای مثال، در اینجا شماره برد هارد WD مشخص شده است.

برای خرید برد هارد اکسترنال می‌توانید از فروشگاه‌های آنلاین قطعات الکترونیکی یا مراکز تخصصی تعمیر هارد کمک بگیرید.

گام دوم: آماده‌سازی ابزار مورد نیاز

• پیچ‌گوشتی ستاره‌ای (Torx) مناسب با پیچ‌های برد (معمولاً T6 یا T8)
• هیتر هوای گرم (Hot Air Rework Station)
• پنس دقیق (Tweezers)
• خمیر فلکس (Flux)
• سیم لحیم نازک
• دستبند آنتی استاتیک برای جلوگیری از آسیب به قطعات

گام سوم: باز کردن هارد و جدا کردن برد سوخته

1. هارد را روی یک سطح تمیز و بدون الکتریسیته ساکن قرار دهید.
2. با استفاده از پیچ‌گوشتی مناسب، تمام پیچ‌هایی که برد را به بدنه هارد متصل کرده‌اند باز کنید.
3. برد را با احتیاط از کانکتورهایش جدا کنید. این برد از طریق پین‌هایی به بدنه هارد متصل است. مراقب باشید به این پین‌ها آسیبی نرسد.

گام چهارم: انتقال چیپ ROM (مرحله حیاتی)

1. مکان‌یابی چیپ: چیپ ROM معمولاً یک چیپ ۸ پایه است. در هاردهای مختلف، محل آن متفاوت است. اغلب با شماره‌ای که با 25 شروع می‌شود مشخص می‌گردد (مثلاً Winbond 25Q80BW). چیپ را روی برد سوخته و برد سالم پیدا کنید.
2. جدا کردن چیپ از برد سوخته: مقداری خمیر فلکس دور چیپ بزنید. با هیتر هوای گرم و با دمای مناسب (حدود ۳۵۰ درجه سانتی‌گراد) به آرامی روی پایه‌های چیپ حرارت دهید. پس از ذوب شدن قلع، با پنس چیپ را به آرامی بردارید.
3. لحیم کردن چیپ روی برد سالم: ابتدا محل نصب چیپ روی برد سالم را تمیز کنید. چیپ را با دقت در جای خود قرار دهید (جهت آن بسیار مهم است؛ به نقطه راهنما روی چیپ و برد دقت کنید). دوباره با استفاده از فلکس و هیتر، چیپ را در جای خود لحیم کنید.

مراحل کلیدی: ۱. پیدا کردن چیپ ROM، ۲. حرارت دادن و جدا کردن، ۳. لحیم کردن روی برد جدید.

گام پنجم: نصب برد جدید و بستن هارد

1. برد جدید را که اکنون چیپ ROM اصلی شما روی آن نصب است، با دقت روی بدنه هارد قرار دهید.
2. مطمئن شوید که پین‌ها به درستی در جای خود قرار گرفته‌اند.
3. پیچ‌ها را ببندید.

گام ششم: تست نهایی

هارد را به کامپیوتر متصل کنید. اگر همه مراحل را به درستی انجام داده باشید، هارد شما باید روشن شده و توسط سیستم شناسایی شود. اولین کاری که می‌کنید، کپی کردن تمام اطلاعات مهم از روی هارد به یک مکان امن دیگر است!

نکات تخصصی برای برندهای مختلف

فرآیند کلی برای همه برندها یکسان است، اما تفاوت‌های جزئی در شماره‌گذاری برد و محل چیپ ROM وجود دارد.

• تعویض برد هارد وسترن دیجیتال (WD): در هاردهای WD، شماره برد معمولاً با 2060- شروع می‌شود. پیدا کردن برد مشابه برای مدل‌های My Passport و Elements نسبتاً آسان‌تر است. قیمت برد هارد اکسترنال وسترن دیجیتال ۱ ترابایت (1TB) بسته به مدل متغیر است.
• تعمیر برد هارد سیگیت (Seagate): شماره برد در هاردهای Seagate معمولاً با 100... شروع می‌شود. در برخی مدل‌های جدید سیگیت، اطلاعات تطبیقی در چیپ کنترلر اصلی (MCU) نیز ذخیره می‌شود که کار تعویض را پیچیده‌تر و نیازمند تجهیزات تخصصی‌تر می‌کند.
• برد هارد توشیبا (Toshiba) و سامسونگ (Samsung): این برندها نیز از همین الگو پیروی می‌کنند. پیدا کردن شماره برد (که اغلب با G00… شروع می‌شود) و تطبیق دقیق آن ضروری است.

برد هارد برای کاربردهای خاص

• تعمیر برد هارد اینترنال لپ‌تاپ: فرآیند تعویض برد برای هارد لپ تاپ کاملاً مشابه هارد اکسترنال است، زیرا هارد اکسترنال در واقع یک هارد اینترنال لپ‌تاپی (۲.۵ اینچی) یا دسکتاپ (۳.۵ اینچی) است که درون یک قاب قرار گرفته است.
• برد هارد برای دوربین مداربسته (DVR/NVR): هاردهای مورد استفاده در دستگاه‌های امنیتی معمولاً برای کارکرد ۲۴/۷ طراحی شده‌اند (مانند سری WD Purple). سوختن برد در این هاردها نیز رایج است و فرآیند تعمیر مشابهی دارد.
• خرید برد هارد اکسترنال سیگیت ۲ ترابایت (2TB) برای بازی: گیمرها به دلیل استفاده زیاد و گرمای تولیدی، گاهی با سوختن برد هارد مواجه می‌شوند. پیدا کردن برد جایگزین برای هاردهای با ظرفیت بالا مانند هارد اکسترنال ۲ ترابایت کاملاً امکان‌پذیر است.

پرسش و پاسخ‌های متداول

۱. چطور برد هارد اکسترنال را تعویض کنیم؟ به طور خلاصه: هارد را باز کنید، شماره دقیق برد را پیدا کنید، یک برد مشابه بخرید، چیپ ROM را از برد سوخته به برد جدید منتقل کنید و سپس برد جدید را نصب نمایید.

۲. هزینه تعمیر و قیمت برد هارد اکسترنال چقدر است؟ هزینه بسته به مدل، برند و ظرفیت هارد متفاوت است. قیمت برد هارد اکسترنال وسترن دیجیتال یا سیگیت می‌تواند از چند صد هزار تومان تا مبالغ بالاتر متغیر باشد. هزینه تعمیر توسط متخصص نیز شامل هزینه برد و دستمزد انتقال چیپ خواهد بود.

۳. آیا برد هارد SSD قابل تعویض است؟ خیر. در درایوهای SSD، کنترلر و چیپ‌های حافظه به صورت یکپارچه عمل می‌کنند و اطلاعات تطبیقی بسیار پیچیده‌تر است. تعویض برد در SSDها برای بازیابی اطلاعات تقریباً غیرممکن است.

۴. هارد اکسترنال من روشن نمی‌شود، آیا مشکل حتماً از برد است؟ در ۹۰% موارد بله. اگر هیچ علائم حیاتی (صدا، لرزش، چراغ) وجود ندارد، اولین مظنون برد است. با این حال، خرابی کابل USB یا باکس هارد نیز می‌تواند علت باشد. قبل از هرچیز هارد را با یک کابل دیگر تست کنید.

۵. بهترین روش برای تعویض برد هارد خراب چیست؟ اگر به اطلاعات خود اهمیت می‌دهید و در لحیم‌کاری تخصص ندارید، بهترین روش مراجعه به مراکز تخصصی تعمیر هارد خراب شده است. ریسک از دست دادن اطلاعات در صورت اشتباه در فرآیند انتقال ROM بسیار بالاست.

نتیجه‌گیری: تعویض برد هارد، فرصتی دوباره برای اطلاعات شما

مشکل اتصال هارد اکسترنال بعد از سوختن برد یک تجربه نگران‌کننده است، اما همانطور که در این راهنمای کامل دیدید، اغلب یک راه‌حل قابل اجرا دارد. تعویض برد هارد اکسترنال، به شرطی که به درستی و با دقت انجام شود، می‌تواند هارد و اطلاعات ارزشمند شما را نجات دهد.

کلید موفقیت در این فرآیند، سه چیز است: تشخیص صحیح، یافتن برد کاملاً مشابه و مهم‌تر از همه، انتقال صحیح چیپ ROM. اگر در هر یک از این مراحل شک دارید، به خصوص مرحله لحیم‌کاری، بهتر است ریسک نکنید. یک متخصص تعمیر هارد با ابزار و تجربه لازم می‌تواند این کار را با اطمینان برای شما انجام دهد. به یاد داشته باشید، ارزش اطلاعات شما بسیار بیشتر از هزینه تعمیر آن است.
